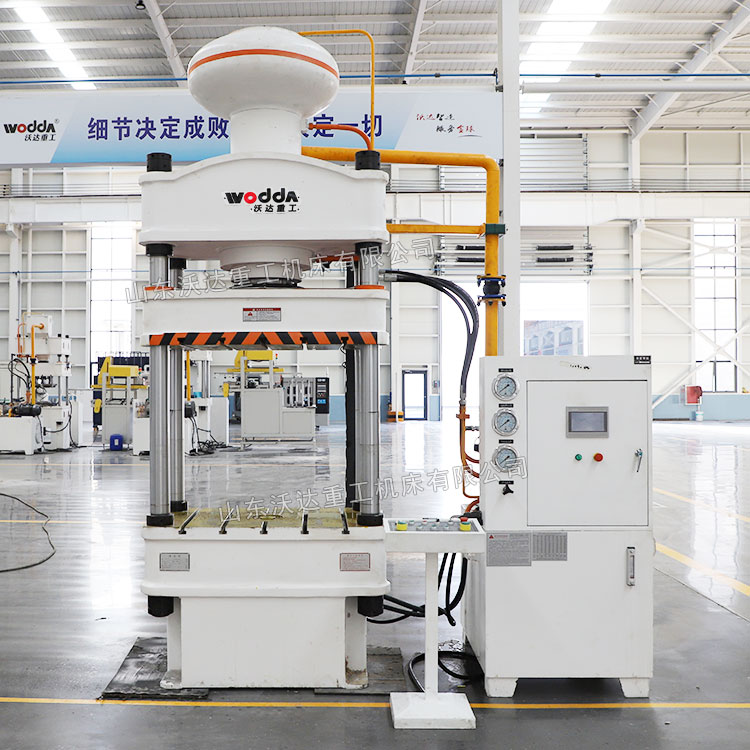

200噸飛機艙體隔板成型液壓機是一臺200噸四柱液壓機，是山東沃達重工為客戶設計制造的一款復合材料成型液壓機，專門用于模壓飛機艙體隔板成型的設備，三梁四柱式結構，配有PLC可編程控制器、伺服電機、模溫機等，設備具有壓力穩定、成形速度快、操作簡單等優點，適用于各種復合材料的成型，如玻璃鋼、碳纖維等。其成型的產品具有優異的性能和質量，廣泛應用于航空航天、汽車、建筑等領域。

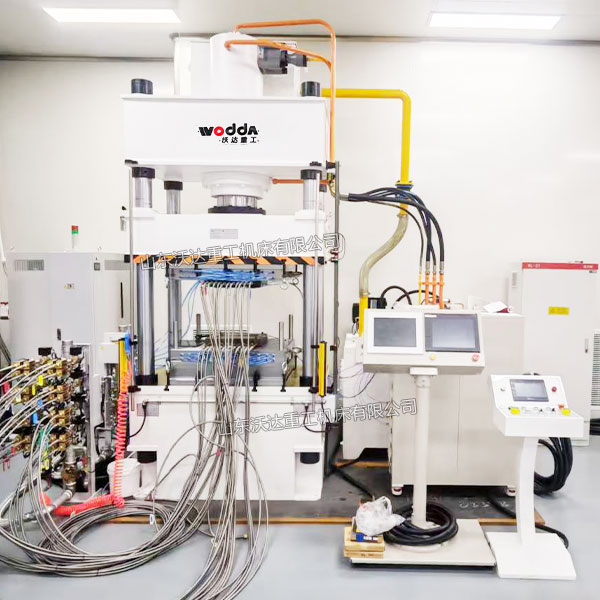

200噸飛機艙體隔板成型液壓機

工作原理

200噸復合材料成型液壓機基于液壓傳動系統，當工件放置在模具中后，通過液壓泵將油液送入液壓缸，液壓缸開始運動。在高壓作用下，復合材料在模具中受到均勻的壓力，從而使其成型并固化。整個工作過程中，液壓系統可以根據預設的壓力和速度來控制油液的流動，確保復合材料能夠按照預設的形狀進行成型。

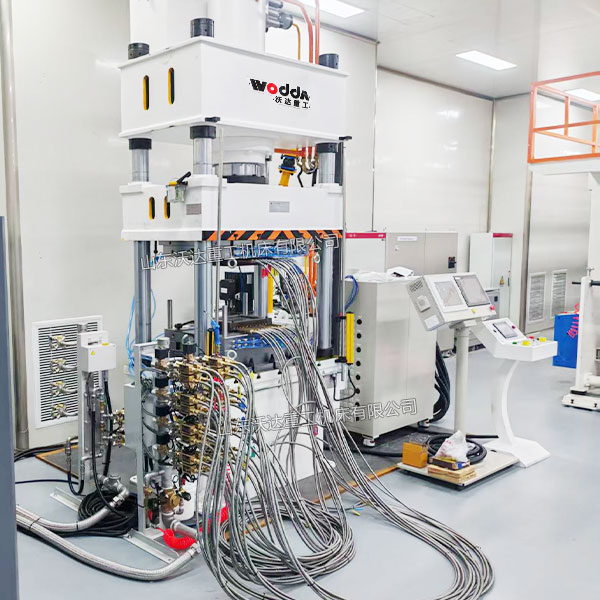

200噸復合材料成型液壓機

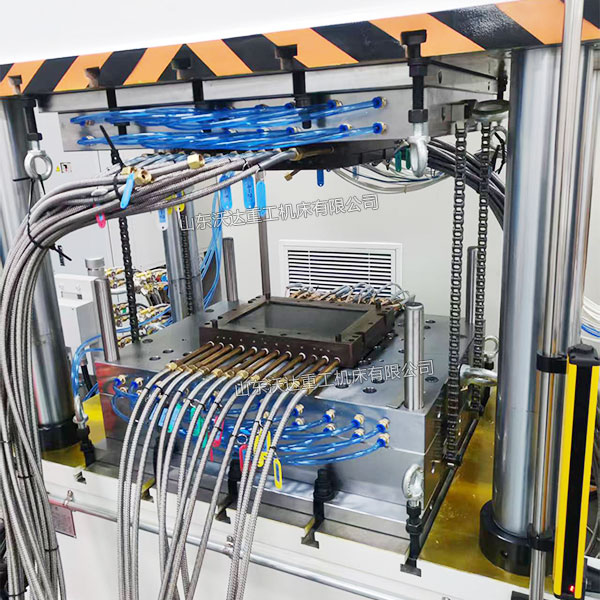

200噸四柱液壓機模壓飛機艙體隔板

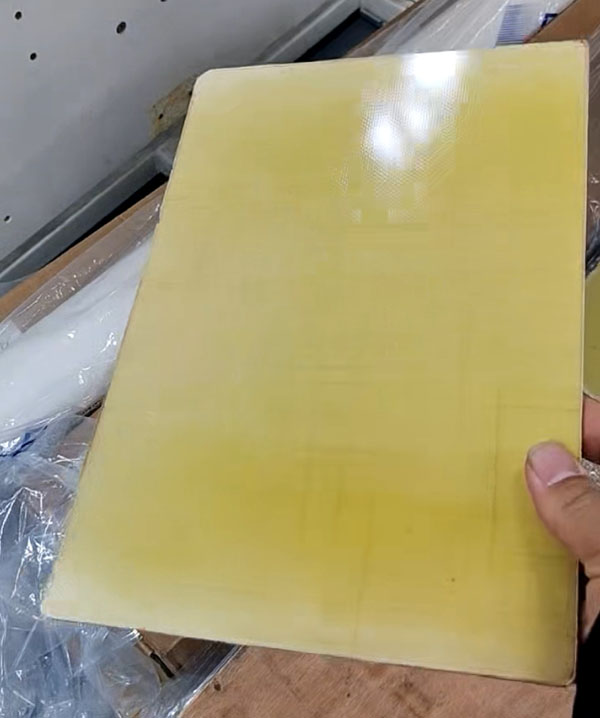

飛機艙體隔板

200噸四柱液壓機由主機、液壓系統、電氣控制系統等部分組成。機身采用三梁四柱型結構，配備主缸和頂缸，經過計算機優化分析，并經過熱時效爐回火處理，結構簡單，精度高，操作方便，維護也較為簡單。并采用按鈕集中控制，具有獨立的電控和液壓系統，使得成形速度快，可實現啟動和半自動操作，生產效率高。

性能特點：

1.計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用；

2.液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連結管路與泄漏點；

3.獨立的電氣控制系統，工作可靠，動作直觀，維修方便；

4.采用按鈕集中控制，具有調整、半自動兩種操作方式；

5.通過操作面板選擇，可實現定程、定壓兩種成形工藝，并具有保壓延時等功能；

6.滑塊的工作壓力，空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

設備優點：

壓力穩定：三梁四柱結構使得設備具有很高的剛性和穩定性，能夠保證壓力的穩定性和精度。

成形速度快：采用液壓系統控制壓力，因此成形速度快，生產效率高。

操作簡單：設備結構簡單，操作方便，易于維護和保養。

安全性高：配備先進的安全保護裝置，確保操作人員的安全。

應用領域

200噸四柱液壓機廣泛應用于航空航天、汽車制造、船舶制造、體育用品、建筑等領域。例如，在航空航天領域，用于制造飛機部件、衛星部件等；在汽車制造領域，用于制造車身、車架等部件；在體育用品領域，用于制造高爾夫球桿、滑雪板等。

使用注意事項

1、 在使用前，應檢查設備的各項功能是否正常，如液壓系統、電氣控制系統等。

2、在操作過程中，應嚴格按照操作規程進行，避免超載、超速等不當操作。

3、在設備運行過程中，應密切注意設備的運行狀態，如發現異常情況應及時停機檢查。

4、在設備維護時，應切斷電源并掛上警示標志，確保維護人員的安全。
